PRE – CONSTRUCTION MEETING ( PCM ) PAKET PEKERJAAN LANJUTAN PEMBUATAN PAGAR BATAS LAHAN DENGAN COR BETON POKJA III PEKERJAAN KONSTRUKSI UPBU KELAS I WAMENA.

Presentasi berjudul: "PRE – CONSTRUCTION MEETING ( PCM ) PAKET PEKERJAAN LANJUTAN PEMBUATAN PAGAR BATAS LAHAN DENGAN COR BETON POKJA III PEKERJAAN KONSTRUKSI UPBU KELAS I WAMENA."— Transcript presentasi:

1 PRE – CONSTRUCTION MEETING ( PCM ) PAKET PEKERJAAN LANJUTAN PEMBUATAN PAGAR BATAS LAHAN DENGAN COR BETON POKJA III PEKERJAAN KONSTRUKSI UPBU KELAS I WAMENA Dan PT. INTAN SARI AGUNG

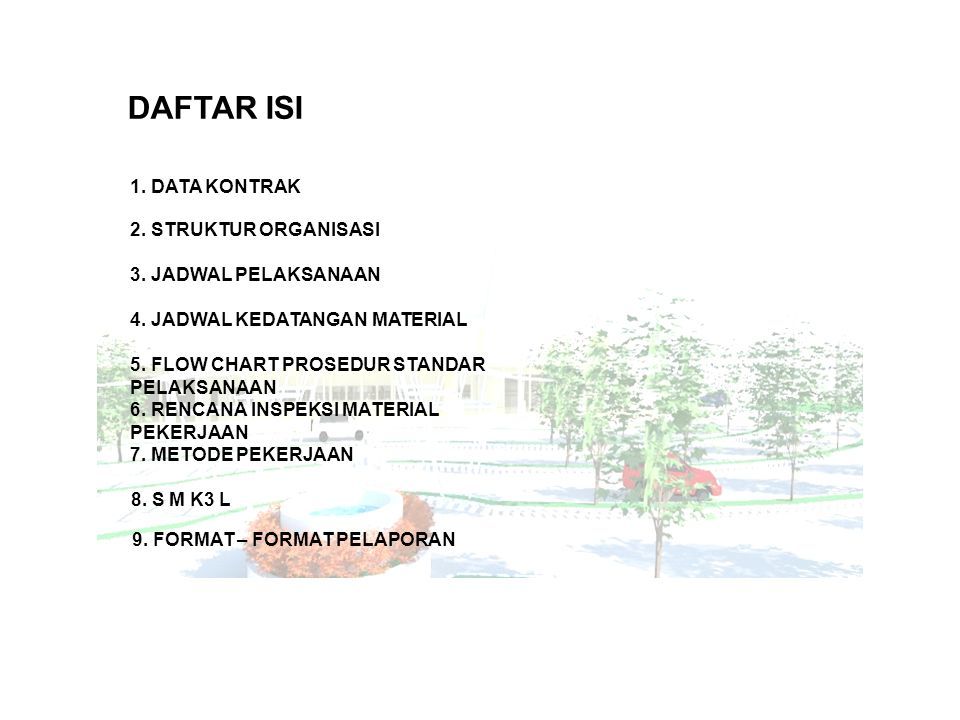

2 DAFTAR ISI 1. DATA KONTRAK 2. STRUKTUR ORGANISASI 3. JADWAL PELAKSANAAN 4. JADWAL KEDATANGAN MATERIAL 5. FLOW CHART PROSEDUR STANDAR PELAKSANAAN 6. RENCANA INSPEKSI MATERIAL PEKERJAAN 7. METODE PEKERJAAN 8. S M K3 L 9. FORMAT – FORMAT PELAPORAN

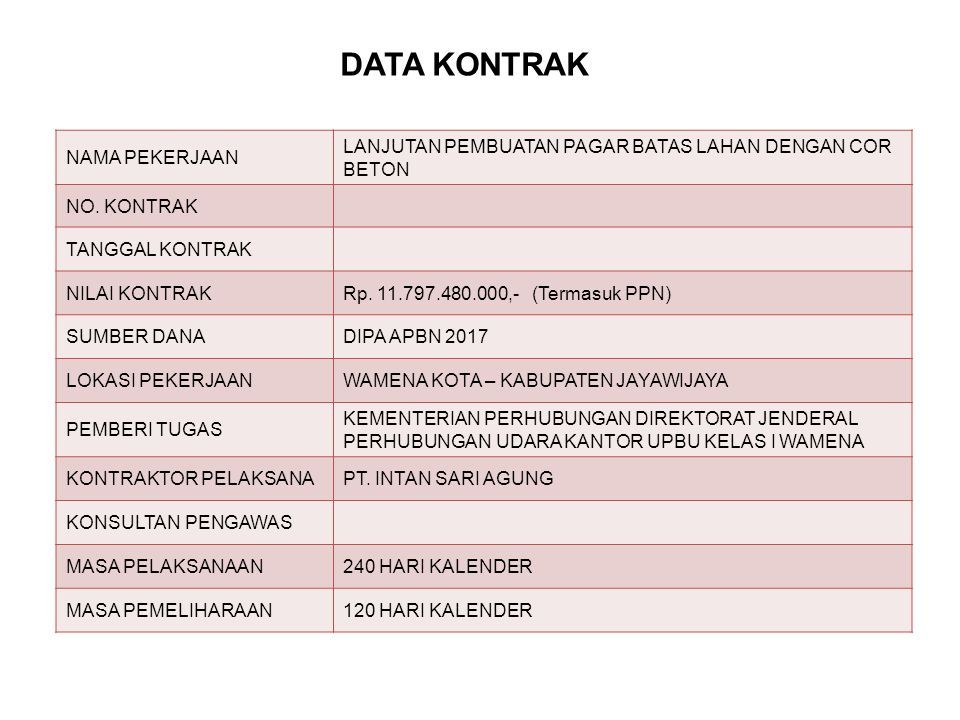

3 NAMA PEKERJAAN LANJUTAN PEMBUATAN PAGAR BATAS LAHAN DENGAN COR BETON NO. KONTRAK TANGGAL KONTRAK NILAI KONTRAKRp. 11.797.480.000,- (Termasuk PPN) SUMBER DANADIPA APBN 2017 LOKASI PEKERJAANWAMENA KOTA – KABUPATEN JAYAWIJAYA PEMBERI TUGAS KEMENTERIAN PERHUBUNGAN DIREKTORAT JENDERAL PERHUBUNGAN UDARA KANTOR UPBU KELAS I WAMENA KONTRAKTOR PELAKSANAPT. INTAN SARI AGUNG KONSULTAN PENGAWAS MASA PELAKSANAAN240 HARI KALENDER MASA PEMELIHARAAN120 HARI KALENDER DATA KONTRAK

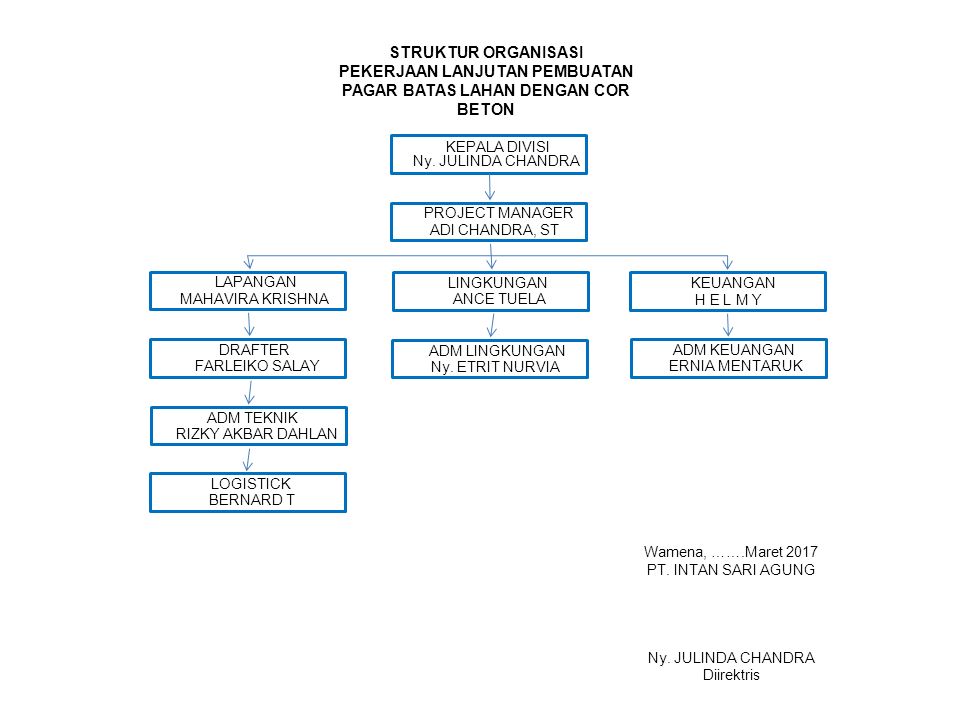

4 STRUKTUR ORGANISASI PEKERJAAN LANJUTAN PEMBUATAN PAGAR BATAS LAHAN DENGAN COR BETON KEPALA DIVISI Ny. JULINDA CHANDRA PROJECT MANAGER ADI CHANDRA, ST LINGKUNGAN ANCE TUELA KEUANGAN H E L M Y LAPANGAN MAHAVIRA KRISHNA DRAFTER FARLEIKO SALAY ADM TEKNIK RIZKY AKBAR DAHLAN LOGISTICK BERNARD T ADM LINGKUNGAN Ny. ETRIT NURVIA ADM KEUANGAN ERNIA MENTARUK Wamena, …….Maret 2017 PT. INTAN SARI AGUNG Ny. JULINDA CHANDRA Diirektris

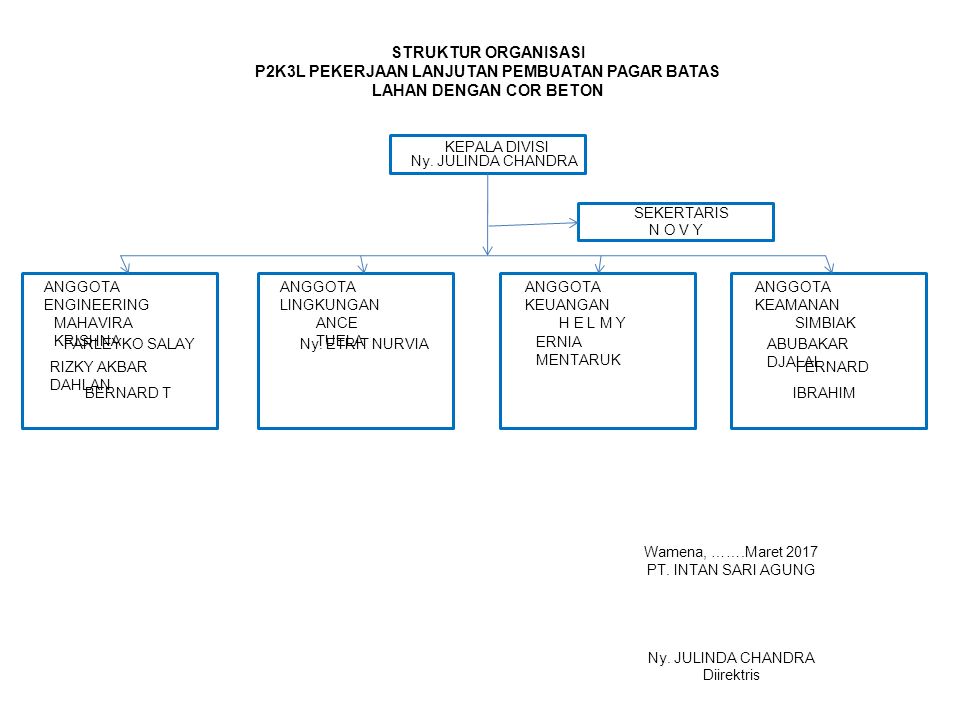

5 STRUKTUR ORGANISASI P2K3L PEKERJAAN LANJUTAN PEMBUATAN PAGAR BATAS LAHAN DENGAN COR BETON KEPALA DIVISI Ny. JULINDA CHANDRA SEKERTARIS N O V Y ANGGOTA ENGINEERING MAHAVIRA KRISHNA Wamena, …….Maret 2017 PT. INTAN SARI AGUNG Ny. JULINDA CHANDRA Diirektris FARLEYKO SALAY RIZKY AKBAR DAHLAN BERNARD T ANGGOTA LINGKUNGAN ANCE TUELA Ny. ETRIT NURVIA ANGGOTA KEUANGAN H E L M Y ERNIA MENTARUK ANGGOTA KEAMANAN SIMBIAK ABUBAKAR DJALAL FERNARD IBRAHIM

6

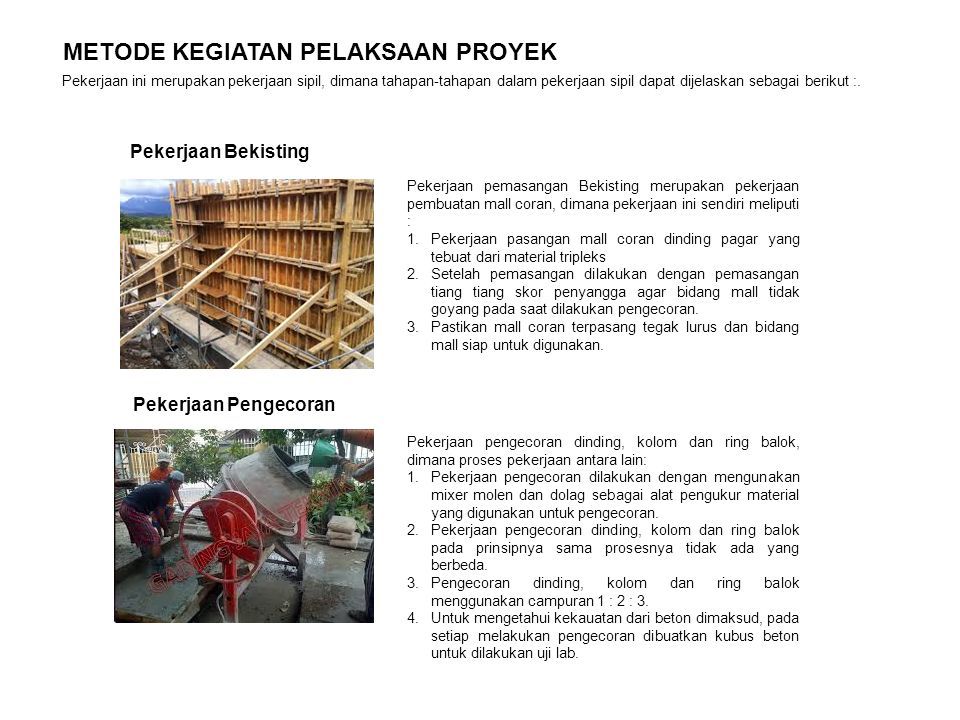

7 METODE KEGIATAN PELAKSAAN PROYEK Pekerjaan ini merupakan pekerjaan sipil, dimana tahapan-tahapan dalam pekerjaan sipil dapat dijelaskan sebagai berikut :. Pekerjaan pemasangan Bekisting merupakan pekerjaan pembuatan mall coran, dimana pekerjaan ini sendiri meliputi : 1.Pekerjaan pasangan mall coran dinding pagar yang tebuat dari material tripleks 2.Setelah pemasangan dilakukan dengan pemasangan tiang tiang skor penyangga agar bidang mall tidak goyang pada saat dilakukan pengecoran. 3.Pastikan mall coran terpasang tegak lurus dan bidang mall siap untuk digunakan. Pekerjaan Bekisting Pekerjaan Pengecoran Pekerjaan pengecoran dinding, kolom dan ring balok, dimana proses pekerjaan antara lain: 1.Pekerjaan pengecoran dilakukan dengan mengunakan mixer molen dan dolag sebagai alat pengukur material yang digunakan untuk pengecoran. 2.Pekerjaan pengecoran dinding, kolom dan ring balok pada prinsipnya sama prosesnya tidak ada yang berbeda. 3.Pengecoran dinding, kolom dan ring balok menggunakan campuran 1 : 2 : 3. 4.Untuk mengetahui kekauatan dari beton dimaksud, pada setiap melakukan pengecoran dibuatkan kubus beton untuk dilakukan uji lab.

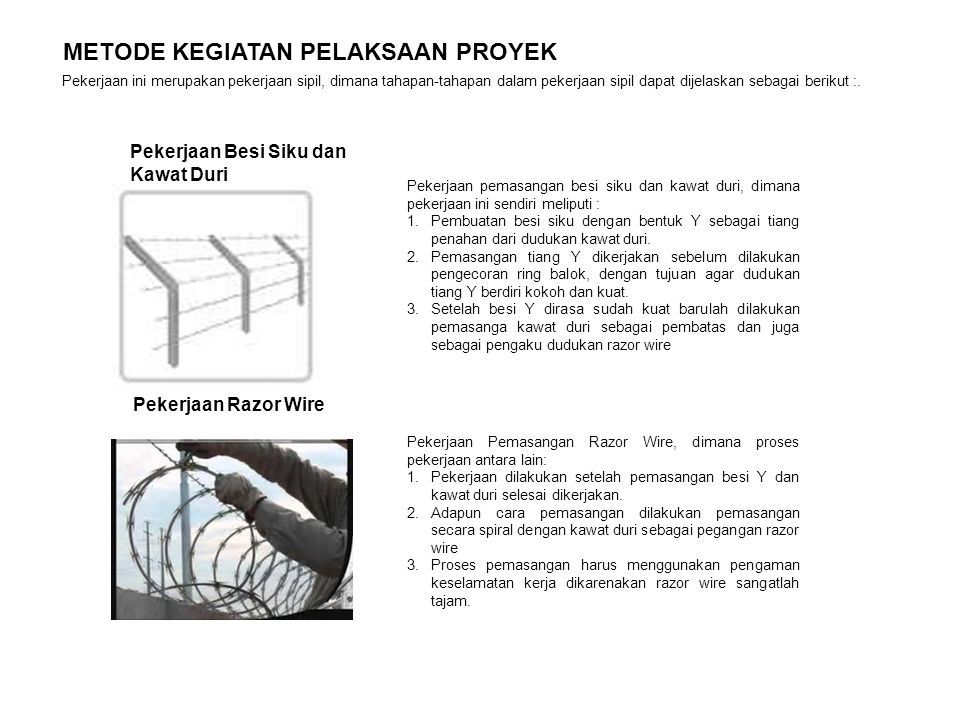

8 METODE KEGIATAN PELAKSAAN PROYEK Pekerjaan ini merupakan pekerjaan sipil, dimana tahapan-tahapan dalam pekerjaan sipil dapat dijelaskan sebagai berikut :. Pekerjaan pemasangan besi siku dan kawat duri, dimana pekerjaan ini sendiri meliputi : 1.Pembuatan besi siku dengan bentuk Y sebagai tiang penahan dari dudukan kawat duri. 2.Pemasangan tiang Y dikerjakan sebelum dilakukan pengecoran ring balok, dengan tujuan agar dudukan tiang Y berdiri kokoh dan kuat. 3.Setelah besi Y dirasa sudah kuat barulah dilakukan pemasanga kawat duri sebagai pembatas dan juga sebagai pengaku dudukan razor wire Pekerjaan Besi Siku dan Kawat Duri Pekerjaan Razor Wire Pekerjaan Pemasangan Razor Wire, dimana proses pekerjaan antara lain: 1.Pekerjaan dilakukan setelah pemasangan besi Y dan kawat duri selesai dikerjakan. 2.Adapun cara pemasangan dilakukan pemasangan secara spiral dengan kawat duri sebagai pegangan razor wire 3.Proses pemasangan harus menggunakan pengaman keselamatan kerja dikarenakan razor wire sangatlah tajam.

9 METODE KEGIATAN PELAKSAAN PROYEK Pekerjaan ini merupakan pekerjaan sipil, dimana tahapan-tahapan dalam pekerjaan sipil dapat dijelaskan sebagai berikut :. Pekerjaan Pengecatan, dimana pekerjaan ini sendiri meliputi : 1.Pengecatan terhadap bidang dinding pagar yang baru dan bidang dinding pagar yang lama. 2.Pengecatan dilakukan pada salah satu bidang sisi pagar bagian dalam. 3.Pengecatan dilakukan beberapa kali dan merata. Pekerjaan Pengecatan

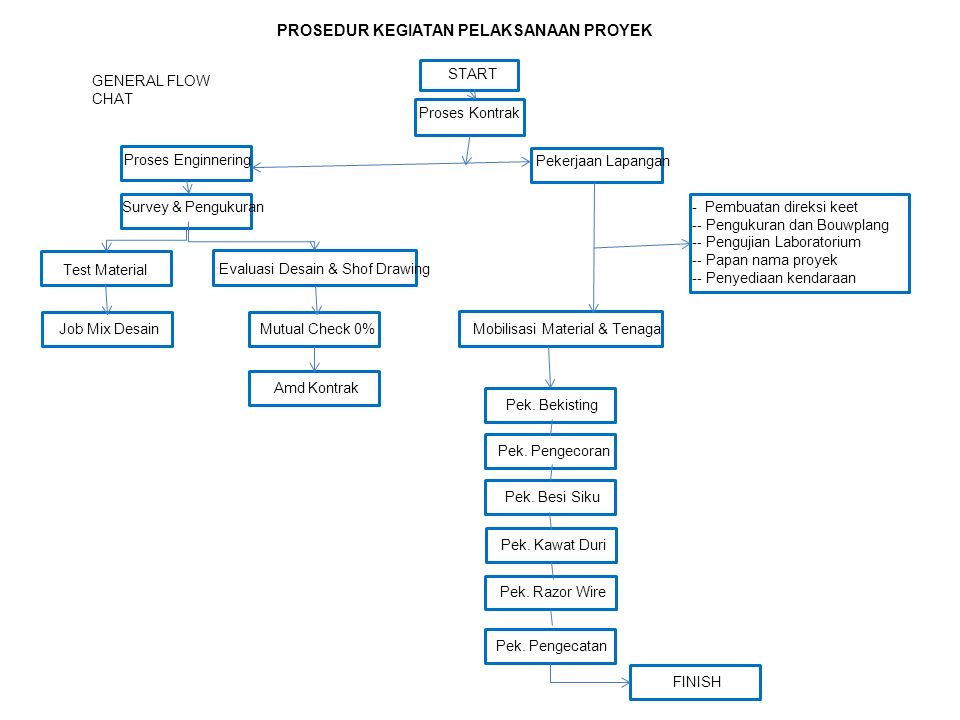

10 PROSEDUR KEGIATAN PELAKSANAAN PROYEK START Proses Kontrak Proses Enginnering Survey & Pengukuran Test Material Evaluasi Desain & Shof Drawing Job Mix DesainMutual Check 0%Amd Kontrak Pekerjaan Lapangan - Pembuatan direksi keet -- Pengukuran dan Bouwplang -- Pengujian Laboratorium -- Papan nama proyek -- Penyediaan kendaraan Mobilisasi Material & Tenaga Pek. PengecoranPek. Besi SikuPek. Kawat DuriPek. Razor WirePek. PengecatanFINISH GENERAL FLOW CHAT Pek. Bekisting

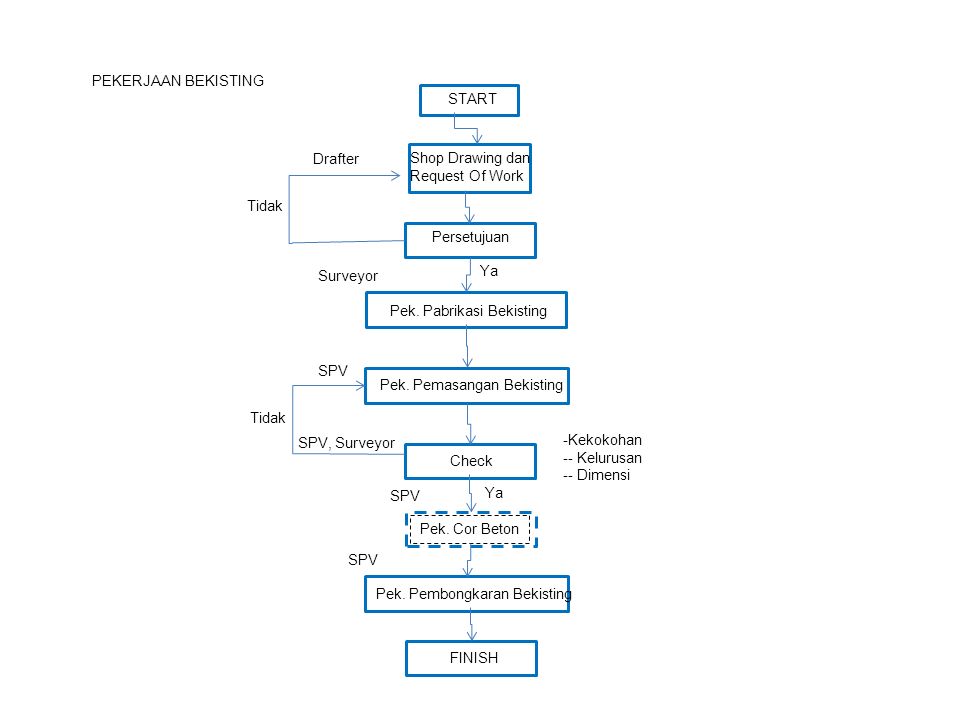

11 START Shop Drawing dan Request Of Work Pek. Pabrikasi Bekisting Check Persetujuan Pek. Pemasangan Bekisting PEKERJAAN BEKISTING FINISH Tidak Ya SPV Surveyor SPV, Surveyor Drafter -Kekokohan -- Kelurusan -- Dimensi Pek. Cor Beton Pek. Pembongkaran Bekisting SPV

12 START Test Material Persetujuan Check Slump Job Mix Formula Pek. Cor Beton PEKERJAAN BETON 1PC : 2Ps : 3KR FINISH Tidak Ya SPV Drafter Chek Kuat Tekan SPV Pek. Bongkar Ya Tidak Shop Drawing

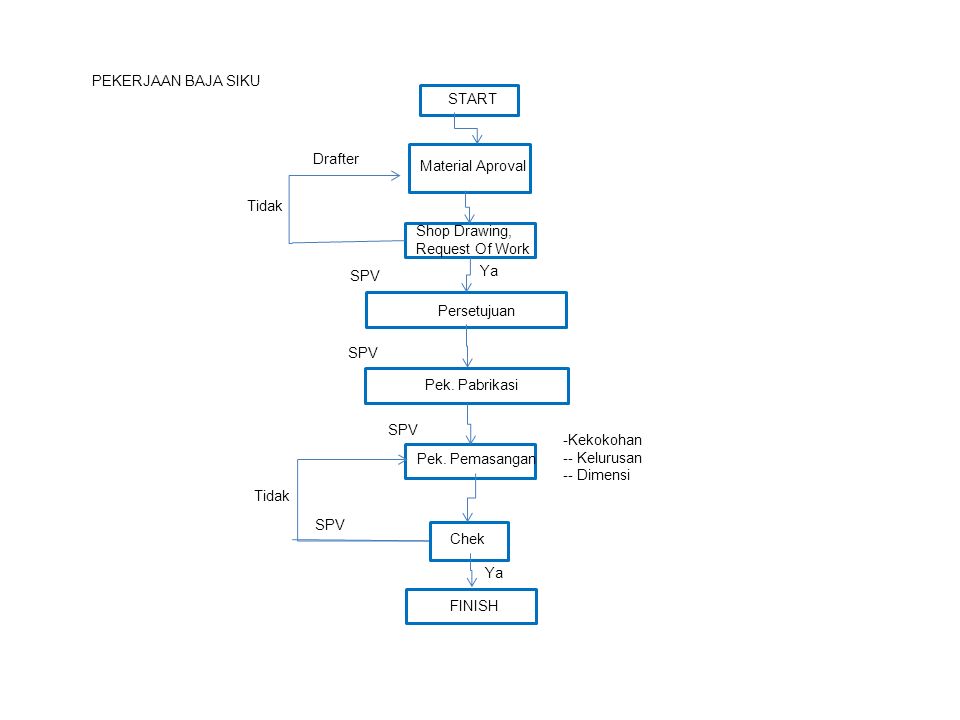

13 START Material Aproval Persetujuan Pek. Pemasangan Shop Drawing, Request Of Work Pek. Pabrikasi PEKERJAAN BAJA SIKU FINISH Tidak Ya SPV Drafter -Kekokohan -- Kelurusan -- Dimensi Chek SPV

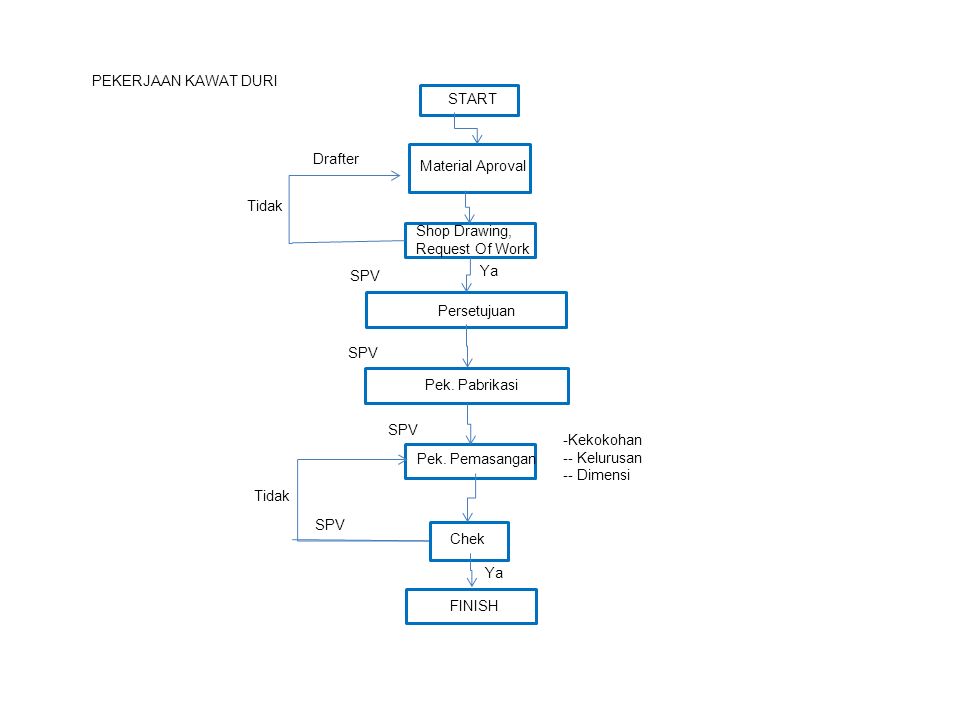

14 START Material Aproval Persetujuan Pek. Pemasangan Shop Drawing, Request Of Work Pek. Pabrikasi PEKERJAAN KAWAT DURI FINISH Tidak Ya SPV Drafter -Kekokohan -- Kelurusan -- Dimensi Chek SPV

15 START Material Aproval Persetujuan Pek. Pemasangan Shop Drawing, Request Of Work Pek. Pabrikasi PEKERJAAN RAZOR WIRE FINISH Tidak Ya SPV Drafter -Kekokohan -- Kelurusan -- Dimensi Chek SPV
